分板机珠海自动曲线分板机厂家价格分板机分板机

铣刀、曲线、锣板机-YSVC-650



机械外观



随着电子工业的不断发展,电子产品重要组成部分基板的生产要求也越来越高,向高精度、高密度、高性能、小体积发展。为了适应市场要求,本公司长期市场调研综合世面上各品牌之优点,广泛听取用户各方面意见,制做出此款高速双模分板机YSVC-650



软件介绍:新一代识别系统



1:改变了传统的只能识别圆,方形等几何图型。可以识任何形状标识点。
2:不但具有纠错防呆功能,还可以较准数据,不用担心员工放错板。
3:位移功能,可以实现治具在工作台面任意摆放。



1:改变了传统的分段模式。
2:根据PCB的厚度来调整下刀深度,增加铣刀利用率,节省成本。
3:可以根据产品的需要来定义来决定铣刀状况。



结构介绍



采用台湾45000转高速主轴24V高电压静电消除器断刀自动检测功能。采用WIN7系统操作介面,配置高像素彩色CCD放大10倍镜头,辅助程式示教及编辑模拟功能,精度更精确,图像更清晰。

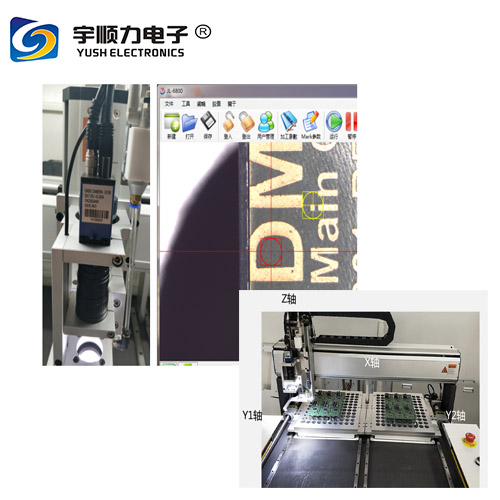

工作结构展示



软件介绍:
利用高精度研磨丝杆带动工作平台运动,现实X.Y1.Y2.Z四轴同时高效工作,提高分割速度相比传统设备速度提高一倍左右。



双工作台设计
1:独立运动,增加产能  2:内置废料回收,节省空间  3:维护简单方便

电控布局



电控-在线: 1:清晰明了,维护方便  2:总线方式,接线简单3:模块式设计,对维护人员要求不高。



机器参数:

  1. X,Y切割速度 0~100mm/s

  2. 机器重复精度 ±0.02

  3. 分板尺寸 300mm*350mm

  4. X,Y1,Y2,Z控制方式 采用工业运动控制器+工业电脑

  5. X,Y1,Y2,Z驱动方式 禾川伺服电达(可选配日本松下伺服电机)

  6. 人机操作及资料储存 工业电脑

  7. 切割精度 ±0.1

  8. 主轴转速 台湾主轴Max 45000rpm(可选配日本NSK或德国卡瓦)

  9. 切割形式 直线、圆形、弧形、U型、L型等

  10. 影像 智能工业CCD

  11. 操作介面 /英双介面

  12. Fidicuial Mark CCD自动对位功能

  13. 程式预览 CCD 路径模拟功能

  14. 主机电压 AC 220V 50/60Hz

  15. 气压 5KG/CM²

  16. 主机尺寸 1100 x 930 x 1700 (L X H X D)mm

  17. 主机重量 600kg

  18. 集尘方式 下集尘(可选下集尘)

  19. 集尘器 3HP(可选 5HP)

  20. 集尘机电源 AC 380V 50/60Hz

  21. 集尘机尺寸 665 x 635 x 1610 (L X H X D)mm
