迷你选择焊
（1）特点：
1.标配喷、预热和焊接单元，可以在较小的机器空间内完成整个焊接工艺
2.回转式轨道设计，可以让操作者在机器的同一侧完成PCB的上下料
3.占地面积小，比标准SUNFLOW系统机器短很多
4.焊接过程实时监控，过程记录
（2）技术参数
机体参数
设备外形尺寸 1435(L)*1800(W)*1670(H)
设备重量（KG） 1050
PCB顶部间隙 120
PCB底部间隙 60
PCB工艺边 ≥3
传送带距离地面高度 900±20
PCB传送速度 0.2-10
PCB重量（KG） ≤5
PCB厚度（包含治具） 1-6
传送带可调范围 50-450
传送带调宽方式 电动
PCB传送方向 左向右
空气进气压力 0.6
氮气供应 由客户提供
氮气进气压力 0.6
氮气消耗量 1.5
所需氮气纯度 ＞99.999
电源电压 380
频率 50/60
最大功耗 ＜12
最大电流 ＜25
机器噪音 ＜65
通讯接口 SMEMA
焊接系统
焊接X轴最大行程 510
焊接Y轴最大行程 450
焊接Z轴最大行程 60
最小喷嘴外径 5.5
喷嘴内径 2.5-10
最大波峰高度 5
锡炉容量 Approx.13kg(Sn63Pb)/ Approx.12kg(lead-free)
最大焊接温度 330
锡炉加热功率 1.15
预热系统
预热温度范围 ＜200
加热功率 6
加热方式 热风
喷雾系统
喷雾X轴最大行程 510
喷雾Y轴最大行程 450
喷雾高度 60
定位速度 ＜200
助焊剂箱体容量 2
（3）标准机基本结构模块
1.喷雾模块
2.预热模块
3.焊接模块（标准机配内径6mm喷嘴）
4.传送系统
工作原理：喷雾头根基事先编制的程序控制PCB板移动到指定的位置后，仅对需要焊接的部位喷涂助焊剂，经喷雾和预热后，电磁泵平台驱动电磁泵按预先设置程序移动到需要焊接的部位，然后焊接。
（4）快速便捷的编程系统
（5）稳定高品质焊接----焊接模块
特色与优势：
1.波峰稳定
2.喷嘴拆换便捷
3.高质量喷嘴（可使用3个月）
4.占地空间小
5.节能
6.换线快
采用电磁泵，相对于机械式泵，电磁泵运转过程中波峰稳定，没有运动的机械磨损，产生的废渣很少，此外焊接模组采用高精度的运动系统，来保证在焊接过程中的准确性，同事配合特殊的工艺，可以极大的消除连锡现象，在用户使用体验方面，提供焊接监视相机及波峰高度自动检测功能，极大提升用户

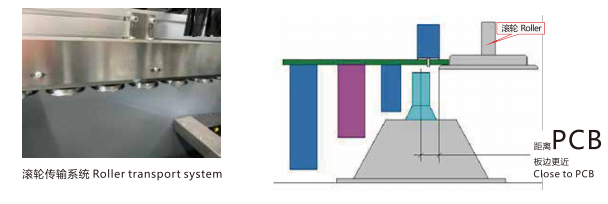

（6）传输系统---传输轨道
传输系统采用的是滚轮输送，增大焊接空间，更有利于靠近板边元件的焊接

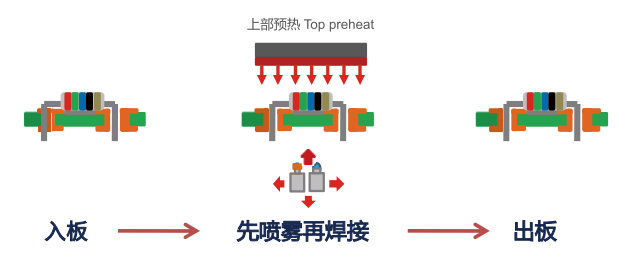

（7）选择性焊接工艺过程
焊接工艺： 1.传送PCB板到指定位置
2.根据设定程序对PCB板进行选择性喷雾、预热、焊接
3.PCB传出
（8）高精度喷雾---喷雾模块
标准机采用德国进口精密滴喷嘴，喷口直径130μm ，可以均匀的将助焊剂喷射在所需要焊接区域。最小喷射区域3mm，比传统喷雾节省至少90%助焊剂。根据用户需求，在喷雾区域大小面积低精度的情况下，也提供喷雾式喷嘴，使喷雾过程更加迅速。
所有模块运动都采用私服与滚珠丝杆的方式传动，运动过程平滑，稳定，重复精度可达0.05mm.
（9）基本结构模块
采用电磁泵，相对于机械式泵，电磁泵运转过程中波峰稳定，没有运动的机械磨损，产生的废渣很少，此外焊接模组采用高精度的运动系统，来保证在焊接过程中的准确性，同事配合特殊的工艺，可以极大的消除连锡现象，在用户使用体验方面，提供焊接监视相机及波峰高度自动检测功能，极大提升用户
